产品说明
易烧结氧化铝在低温环境下进行高密度烧结，适用于对耐磨耗性和机械强度要求高的精密陶瓷原料。低收缩率氧化铝是提高成型密度，从而减少了烧结收缩的产品。适用于要求尺寸精度的陶瓷构件等。

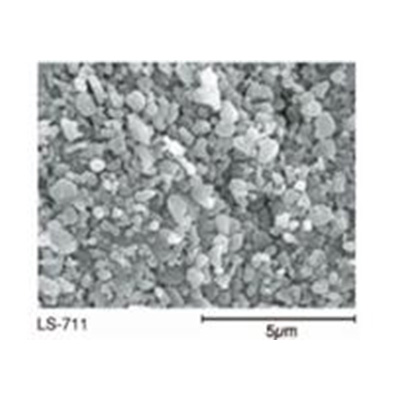

标准品质
| 品名 | LS-235 | LS-235C | LS-711 | LS-711C | LS-242 | LS-242C |
| LOI（％） | 0.40 | 0.24 | 0.4 | 0.32 | 0.09 | 0.06 |
| Na2O（％） | 0.07 | 0.07 | 0.07 | 0.07 | 0.07 | 0.07 |
| SiO2（％） | 0.04 | 0.04 | 0.04 | 0.04 | 0.03 | 0.03 |
| Fe2O3（％） | 0.03 | 0.02 | 0.02 | 0.02 | 0.02 | 0.03 |
| MgO（％）） | 0.06 | 0.06 | 0.05 | 0.05 | 0.04 | 0.02 |
| Al2O3（％） | 99.9 | 99.9 | 99.9 | 99.9 | 99.9 | 99.9 |
| 平均粒径（μm） | 0.5 | 0.5 | 0.5 | 0.6 | 1.8 | 2.3 |
| α粒子径（μm） | 0.3 | 0.3 | 0.5 | 0.5 | 0.3～4.0 | 0.3～4.0 |
| BET比表面积（m2/g） | 7.0 | 6.4 | 6.5 | 5.9 | 6.5 | 4.6 |
| 成型密度（g/cm3）* | 2.13 | 2.12 | 2.17 | 2.15 | 2.58 | 2.61 |
| 烧结体积密度（g/cm3）* | 3.92 | 3.92 | 3.94 | 3.94 | 3.79 | 3.77 |
| 线收缩率（％） | 18.5 | 18.6 | 18.3 | 18.4 | 12.6 | 11.8 |
*LS-242、LS-242C不添加助力熔剂 压力：98.07MPa{1000kgf/cm2}、1700°C×2hr烧成
上记以外的产品，不添加助熔溶剂、压力：34.32MPa{350kgf/cm2}、1600°C×3hr烧成
推荐用途 包装
（1）机械部件 吨袋（1000kg）
（2）特殊耐火物 纸袋（25kg）
