产品说明
铝的电绝缘性、热传导性良好，最适合作为放热用、密封用填充物。提供各种对粒子形状、粒度分布、纯度进行控制调整的产品。

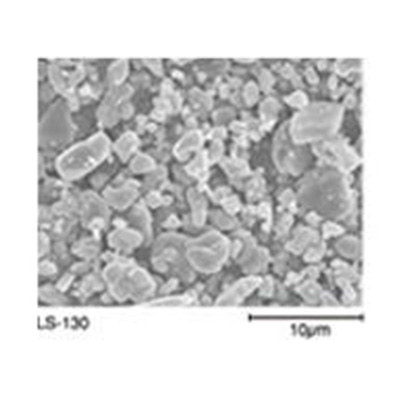

标准品质
| 品名 | V325F | SA34 | LS-110F | LS-130 | LS-210B | LS-242C | LS-250 | AHP300 |
| LOI（％） | 0.05 | 0.02 | 0.08 | 0.05 | 0.04 | 0.06 | 0.20 | 0.02 |
| Na2O（％） | 0.13 | 0.37 | 0.05 | 0.03 | 0.07 | 0.07 | 0.06 | Na15ppm |
| SiO2（％） | 0.12 | 0.03 | 0.09 | 0.07 | 0.03 | 0.03 | 0.03 | Si 10ppm |
| Fe2O3（％） | 0.03 | 0.02 | 0.03 | 0.03 | 0.02 | 0.03 | 0.02 | Fe 4ppm |
| Al2O3（％） | 99.7 | 99.6 | 99.9 | 99.9 | 99.9 | 99.9 | 99.9 | 99.99 |
| 平均粒径（μm） | 12 | 4 | 1.1 | 2.2 | 3.1 | 2.3 | 0.6 | 1.0 |
| α粒子径（μm） | -- | 3～7 | 1～2 | 2～4 | 3～5 | 0.3～4.0 | 0.3 | 1.0～1.5 |
| BET（m2/g） | 1.2 | 1.9 | 3.2 | 1.4 | 1.4 | 4.6 | 5.9 | 3.0 |
| 吸油量（ml/100g） | 16 | 25 | 26 | 28 | 21 | 22 | 30 | 27 |
| pH | 9 | 10 | 9 | 9 | 9 | 10 | 9 | 7 |
*LS-242、LS-242C不添加助力熔剂 压力：98.07MPa{1000kgf/cm2}、1700°C×2hr烧成
上记以外的产品，不添加助熔溶剂、压力：34.32MPa{350kgf/cm2}、1600°C×3hr烧成

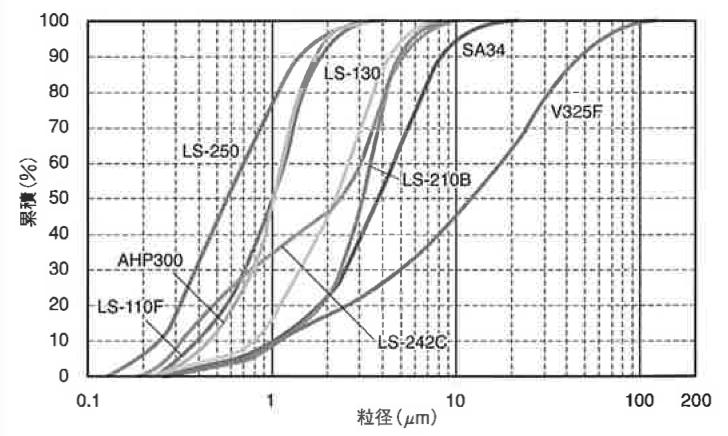

粒度分布
推荐用途 包装
（1）散热片、散热基板、散热润滑油 吨袋
（2）密封材料 纸袋
（3）各种复合物 桶罐
