产品说明
低钠氧化铝具有出色的化学稳定性、电绝缘性、耐热性、热传导性、硬度、机械强度等，被广泛作为电子部件、火花塞、机械部件以及切削工具等陶瓷原料。配合各用途的需求，对烧成收缩率、烧结特性等进行管理。

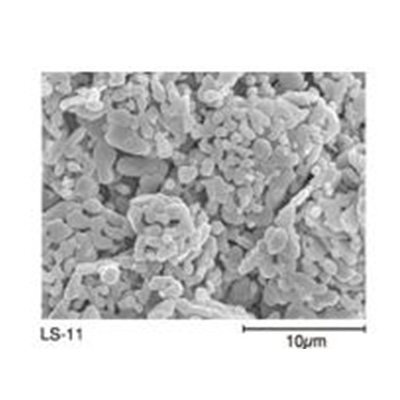

标准品质（标准粒产品）
| 品名 | SLS-13 | LS-11 | LS-12 | LS-13 | LS-21 |
| LOI（％） | 0.02 | 0.02 | 0.02 | 0.02 | 0.01 |
| Na2O（％） | 0.04 | 0.05 | 0.03 | 0.03 | 0.07 |
| SiO2（％） | 0.07 | 0.07 | 0.07 | 0.06 | 0.02 |
| Fe2O3（％） | 0.03 | 0.03 | 0.03 | 0.03 | 0.02 |
| Al2O3（％） | 99.9 | 99.8 | 99.9 | 99.9 | 99.9 |
| 平均粒径（μm） | 105 | 55 | 55 | 55 | 20~40 |
| α粒子径（μm） | -- | 1～2 | 1～3 | 2～4 | 3～5 |
| BET比表面积（m2/g） | -- | 1.5 | 1.2 | 0.9 | 0.6 |
| 成型密度（g/cm3）* | -- | 2.03 | 2.10 | 2.12 | 2.26 |
| 烧结体积密度（g/cm3）* | -- | 3.79 | 3.80 | 3.78 | 3.78 |
| 线收缩率（％）* | -- | 19.2 | 18.7 | 17.7 | 15.9 |
*LS-11、LS-12、LS-13为粉碎后添加4％助溶剂、冲压压力：49.03MPa{500kgf/cm2}、1590°C×3hr烧成
*LS-21粉碎后添加4％助溶剂、冲压压力：49.03MPa{500kgf/cm2}、1640°C×3hr烧成
标准品质（微粒产品）
| 品名 | LS-110 | LS-130 | LS-110F |
| LOI（％） | 0.02 | 0.05 | 0.08 |
| Na2O（％） | 0.05 | 0.03 | 0.05 |
| SiO2（％） | 0.07 | 0.07 | 0.09 |
| Fe2O3（％） | 0.03 | 0.03 | 0.03 |
| Al2O3（％） | 99.9 | 99.9 | 99.9 |
| 平均粒径（μm） | 1.7 | 2.2 | 1.1 |
| α粒子径（μm） | 1～2 | 2～4 | 1～2 |
| BET比表面积（m2/g） | 1.9 | 1.4 | 3.2 |
| 加压体积密度（g/cm3）* | 2.22 | 2.31 | 2.29 |
| 成型密度（g/cm3）** | 2.13 | 2.23 | 2.33 |
| 烧结体积密度（g/cm3）** | 3.78 | 3.78 | 3.89 |
| 线收缩率（％）** | 18.0 | 16.7 | 15.7 |
*冲压压力：98.07MPa（1000kgf/cm2）
**添加4％助溶剂、冲压压力：49.03MPa（500kgf/cm2）、1640°C×3hr烧成
推荐用途
（1）火花塞（2）电子部件（IC基座、电容器）（3）半导体制造装置构件
（4）理化学器械（5）机械部件（6）特殊耐火材料（7）触媒载体
包装
吨袋（1000kg）
纸袋（25kg）
